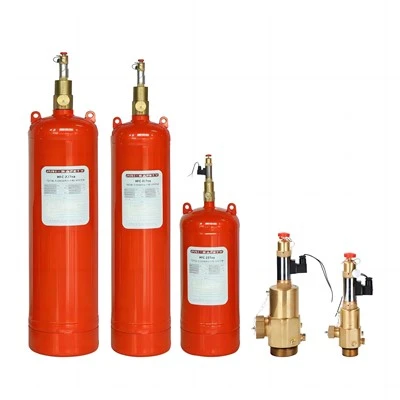

Sistem Penindasan Kebakaran FM200

Data sistem yang direkayasa
Model	Qmq4.2/90n-jm	Qmq4.2/120n-jm	Qmq4.2/150n-jm
Kapasitas silinder (l)	90	120	150
Max. Tekanan Kerja (MPA)	5.3
Tekanan Penyimpanan (MPA)	4.2
Kisaran suhu kerja	0 ~ 50 derajat (ruang sistem); -10 derajat (min temp. Di area perlindungan)
Tingkat pengisian (kg/m³)	Kurang dari atau sama dengan 950
Tekanan penggerak udara (MPA)	6.0
Tegangan Operasi (V)	AC220
Daya cadangan (V)	DC24
Waktu pemakaian	Kurang dari atau sama dengan 10
Metode startup sistem	Operasi otomatis / manual / darurat
Persetujuan & Standar	Iso 9001-2015



Hfc -227 ea tidak boleh digunakan pada kebakaran yang melibatkan bahan berikut kecuali mereka telah diuji dan diakui:

 Bahan kimia atau campuran bahan kimia, seperti selulosa nitrat dan bubuk mesiu, yang mampu oksidasi cepat tanpa adanya udara.
 Logam reaktif seperti lithium, natrium, kalium, magnesium, titanium, zirkonium, uranium dan plutonium.
 Metal hidrida.
Chemicals yang mampu menjalani dekomposisi auto-termal, seperti peroksidase organik dan hidrazin tertentu.

Silinder penyimpanan:Silinder penyimpanan harus disimpan dalam posisi tegak dan diperbaiki dengan aman selama transportasi. Silinder penyimpanan tidak diperbolehkan menggulung atau menyeret di tempat. Gunakan troli, forklift, dan alat penanganan aman lainnya yang serupa.

PERINGATAN: Operasi yang tidak tepat dari silinder penyimpanan tekanan sangat berbahaya dan dapat menyebabkan pelepasan kekerasan, cedera pribadi dan kehilangan properti. Sebelum mengoperasikan produk, operator harus menjalani pelatihan profesional

PERINGATAN: Jika tutup outlet hilang, tutup outlet baru harus ditemukan dan dipasang di outlet katup silinder sebelum melepas set silinder.

PERINGATAN: Jika persyaratan ini tidak diikuti, operasi yang tidak tepat dapat menyebabkan cedera pribadi yang serius, kematian dan kerusakan properti.

PERINGATAN:Agen pemadam api yang diisi dalam sistem ini akan terurai untuk menghasilkan sejumlah gas hidrogen fluorida saat memadamkan api. Konsentrasi tinggi gas hidrogen fluoride dapat menyebabkan cedera pada personel. Sebelum perangkat pemadam kebakaran melepaskan agen pemadam, semua personel harus mengevakuasi pemandangan dalam periode penundaan. Setelah api padam, gas buang harus dibuang sebelum staf dapat memasuki tempat kejadian.







Tindakan pencegahan untuk pemasangan dan operasi



1.1. Situs instalasi sistem ini harus memenuhi persyaratan berikut:
 Suhu sekitar antara silinder penyimpanan adalah 0 derajat -＋ 50 derajat; itu harus tetap kering dan berventilasi baik;
 Udara tidak boleh mengandung bahan peledak, debu konduktif dan zat berbahaya korosif, jika tidak perangkat harus dilindungi;
Ruang yang mudah bagi operator untuk mendekati, mudah masuk dan keluar, dan tidak mudah untuk menyebabkan kebakaran. Pintu ruangan harus terbuka ke luar.
1.2.PerSonnel yang menginstal, men -debug dan menggunakan perangkat ini harus terbiasa dengan struktur dasar, prinsip kerja, kinerja dan proses tindakan perangkat ini, serta struktur dan keadaan kerja masing -masing katup.
1.3. Dalam proses transportasi dan pemasangan, kelompok silinder harus menghindari mendekati sumber panas, dan harus dimuat dengan ringan dan diturunkan untuk mencegah tabrakan, berbaring, dan terbalik.
1.4. Bingkai kit silinder zat pemadam api dan bingkai kit silinder gas yang menggerakkan harus diikat dengan baut jangkar.
1.5. Katup silinder aktuasi solenoid dilengkapi dengan pin pengaman untuk mencegah kebocoran atau kerusakan katup silinder aktuasi solenoid karena tabrakan dan getaran selama transportasi, pemasangan dan debugging. Setelah instalasi selesai di lokasi, pin pengaman harus dilepas sebelum digunakan, jika tidak katup tidak akan dimulai dan sistem akan gagal.
1.6. Setelah kit silinder dipasang dengan kuat pada braket tetap, penutup pemblokiran outlet dapat dilepas. Sebelum melepas kit silinder dari perpipaan selama pemeliharaan, pasang tutup plugging outlet pada kit silinder yang dapat dipindahkan di atas outlet katup silinder.
1.7. Personel terlatih non-profesional tidak diperbolehkan menginstal dan beroperasi untuk menghindari kecelakaan.
1.8. Sebelum perangkat pemadam api melepaskan agen pemadam kebakaran, semua pekerja harus mengevakuasi pemandangan dalam periode penundaan. Agen pemadam yang diisi dalam sistem ini akan menghasilkan sejumlah gas hidrogen fluorida saat memadamkan api. Gas fluorida hidrogen konsentrasi tinggi dapat menyebabkan kerusakan pada personel. Setelah api padam, gas buang harus dibuang sebelum staf dapat memasuki tempat kejadian.



Prosedur Operasi Sistem



2.1 Operator harus hati -hati membaca manual instruksi produk ini dan terbiasa dengan produk terkait.
2.2 Peralatan sistem ini, bersama dengan alarm otomatis dan sistem kontrol pemadam kebakaran, membentuk alarm kebakaran lengkap dan sistem pemadam kebakaran, yang memiliki tiga mode kontrol: manual darurat otomatis, manual listrik, dan mekanis. Disarankan untuk menggunakan kontrol otomatis di area perlindungan tak berawak dan kontrol manual di area perlindungan berawak.
2.3 Sebelum perangkat pemadam kebakaran melepaskan agen pemadam kebakaran, semua personel harus dievakuasi dari tempat kejadian dalam periode penundaan. Setelah api padam, gas buang harus dibuang sebelum staf dapat memasuki tempat kejadian.
2.4 Ketika operasi darurat mekanik diperlukan, operasi spesifik adalah sebagai berikut:
Tenakan katup silinder pengacakan solenoid di area pemadaman api yang diinginkan, dan tekan tombol ke bawah.
Jika nitrogen dalam kit silinder gas yang menggerakkan tidak cukup untuk membuka katup silinder pada kit silinder, pertama tekan pegangan katup pemilih di area kebakaran, buka lengan tekanan, dan kemudian putar pegangan pada katup silinder untuk membuka katup.
2.5 Setelah sistem mengimplementasikan pemadaman api, katup pemilih, sakelar tekanan, katup periksa, katup silinder, dll. Harus diatur ulang dalam waktu, dan bagian yang relevan harus diganti.
2.6 Isi ulang agen pemadam kebakaran dan nitrogen sesuai dengan persyaratan desain rekayasa sistem.
2.7 Setelah inspeksi siap, buat perangkat dalam kondisi kerja normal.
2.8 Personel yang tidak terkait harus dicegah mengoperasikan perangkat sistem ini untuk mencegah kecelakaan.



Instruksi penggunaan dan pemeliharaan



Perakitan katup silinder (kit agen silinder)

3.1 Ketika katup perlu dibuka secara manual, katup dapat dibuka hanya dengan memutar pegangan.
3.2 Pemasangan Pengukur Tekanan: Antarmuka berulir di ujung mur kompresi yang ditunjukkan pada gambar adalah bagian pemasangan dari pengukur tekanan. Letakkan paking nilon di permukaan akar benang dan kencangkan pengukur tekanan dengan kunci pas.
3.3 Deteksi tekanan, alat pengukur tekanan dipasang di bagian depan katup silinder, yang dapat menampilkan tekanan di silinder penyimpanan. Ketika tekanan yang ditunjukkan nilai lebih rendah dari zona hijau, itu harus diisi ulang.
3.4 Saat mengisi zat pemadam api dan gas mengemudi, lepaskan pengukur tekanan, sambungkan ujungnya ke selang zat pemadam api, dan longgarkan mur kompresi untuk diisi.
3.5 Katup silinder dilengkapi dengan diafragma pengaman untuk mencegah tekanan pada kelompok zat pemadam kebakaran dari kelompok silinder menjadi terlalu tinggi, dan untuk melepaskan tekanan untuk melindungi keamanan silinder penyimpanan. Dalam keadaan normal, diafragma pengaman tidak akan bergerak. Hanya dalam kondisi abnormal (seperti tekanan pengisian tinggi dan suhu sekitar tinggi), itu mungkin pecah. Setelah diafragma pengaman diaktifkan dan tekanan silinder penyimpanan dilepaskan, diafragma pengaman harus segera diganti, tes sesak harus dilakukan, dan agen pemadam kebakaran harus diisi ulang.



Katup solenoid (kit silinder penggerak)



4.1 Katup silinder dilengkapi dengan pin pengaman (seperti yang ditunjukkan pada gambar di atas) untuk mencegah katup tidak berfungsi karena tabrakan dan getaran selama transportasi, pemasangan dan commissioning, yang dapat menyebabkan kebocoran atau kerusakan katup silinder. Setelah instalasi selesai di lokasi, pin pengaman harus ditarik sebelum digunakan, jika tidak katup tidak akan dimulai dan sistem akan gagal.
4.2 Diafragma keselamatan (diafragma tekanan burst 9mpa) dipasang pada katup silinder untuk mencegah tekanan internal yang berlebihan dari melepaskan tekanan untuk melindungi keamanan silinder penyimpanan. Diafragma harus diganti setelah diafragma bergerak dan tekanan silinder penyimpanan dilepaskan.
4.3 Katup silinder memiliki dua mode pembukaan: start listrik dan manual mekanis. Untuk start listrik, pengontrol mengirimkan perintah pembukaan katup untuk membuat alat penggerak elektromagnetik bertindak dan membuka katup silinder; Manual mekanis adalah untuk secara manual melepas steker dan tekan tombol ke bawah untuk membuka katup silinder.
4.4 Katup silinder dilengkapi dengan pengukur tekanan untuk menampilkan tekanan gas awal dalam silinder. Ketika tekanan yang ditunjukkan nilai lebih rendah dari zona hijau, gas awal harus diisi ulang.

Katup solenoid (kit silinder penggerak)

4.1 Katup silinder dilengkapi dengan pin pengaman (seperti yang ditunjukkan pada gambar di atas) untuk mencegah katup tidak berfungsi karena tabrakan dan getaran selama transportasi, pemasangan dan commissioning, yang dapat menyebabkan kebocoran atau kerusakan katup silinder. Setelah instalasi selesai di lokasi, pin pengaman harus ditarik sebelum digunakan, jika tidak katup tidak akan dimulai dan sistem akan gagal.
4.2 Diafragma keselamatan (diafragma tekanan burst 9mpa) dipasang pada katup silinder untuk mencegah tekanan internal yang berlebihan dari melepaskan tekanan untuk melindungi keamanan silinder penyimpanan. Diafragma harus diganti setelah diafragma bergerak dan tekanan silinder penyimpanan dilepaskan.
4.3 Katup silinder memiliki dua mode pembukaan: start listrik dan manual mekanis. Untuk start listrik, pengontrol mengirimkan perintah pembukaan katup untuk membuat alat penggerak elektromagnetik bertindak dan membuka katup silinder; Manual mekanis adalah untuk secara manual melepas steker dan tekan tombol ke bawah untuk membuka katup silinder.
4.4 Katup silinder dilengkapi dengan pengukur tekanan untuk menampilkan tekanan gas awal dalam silinder. Ketika tekanan yang ditunjukkan nilai lebih rendah dari zona hijau, gas awal harus diisi ulang.



Katup pemilih



5.1 Ketika diperlukan untuk membuka katup secara manual, tekan pegangannya dan buka lengan penekanan untuk membuka katup pemilih.
5.2 Setelah katup pemilih digerakkan, harus diatur ulang secara manual dan diperiksa untuk kondisi abnormal sebelum dapat terus digunakan.

Katup periksa selang pilot

Saat memasang, perhatikan arah aliran gas start yang ditunjukkan oleh panah.

Periksa katup

Saat memasang, perhatikan arah aliran yang ditunjukkan oleh panah.

Sakelar tekanan debit

Ketika perangkat umpan balik sinyal diaktifkan, kepala reset bola ditarik keluar. Setelah mengatur ulang, Anda dapat terus menggunakannya.

Katup pengaman

Setelah digunakan, diafragma pengaman harus diganti. Diafragma pengaman yang diganti harus sama dengan model material asli, bentuk, ukuran, dan ketebalan, dan menjadi produk yang memenuhi syarat.



Pengetahuan industri yang relevan



Apa itu penindasan kebakaran FM200?
FM 200 adalah penekan kebakaran agen bersih yang bekerja dengan menghilangkan panas dari segitiga api (oksigen, panas, dan bahan bakar). Ini adalah gas yang tidak berwarna, tidak berbau, dan tidak konduktif yang tidak meninggalkan residu untuk dibersihkan. Aman untuk digunakan di ruang yang ditempati dan untuk lapisan ozon.



Apa perbedaan antara FM200 dan CO2?

CO2, agen penindasan kebakaran yang tidak berwarna dan tidak berbau, termasuk dalam kategori penindasan kebakaran gas, menawarkan solusi agen bersih. Di sisi lain, FM200, juga dikenal sebagai HFC -227 ea, adalah agen penindasan kebakaran sintetis yang dikenal karena efisiensinya dalam memadamkan api dengan cepat sambil meninggalkan residu minimal.

Apa perbedaan antara FM200 dan Sistem Penindasan Kebakaran Agen Bersih?

Tidak seperti sistem FM 200, agen disimpan sebagai cairan dan dikonversi menjadi gas saat habis. Agen bersih ini adalah pengganti halon dan alternatif untuk agen pemadam hidrofluorokarbon sehingga tidak tunduk pada fase HFC.



Apakah gas FM200 berbahaya bagi manusia?
Sistem Agen Bersih Menggunakan FM -200 ™ tidak beracun untuk manusia dalam tingkat yang digunakan untuk memadamkan api. Saat merancang sistem pemadaman kebakaran, penekanan khusus ditempatkan pada penghitungan tingkat konsentrasi agen bersih secara akurat agar aman di ruang yang ditempati. Karena jelas, itu tidak akan mengaburkan visi Anda.



Apakah FM200 gas atau busa?
FM200 adalah gas yang tidak mudah terbakar yang digunakan untuk penindasan kebakaran. Itu tidak merusak produk elektronik, digunakan dengan benar, aman bagi orang untuk bernafas dan dapat digunakan dalam ruang tertutup, menjadikannya ideal untuk pusat data colocation.



Apakah FM200 meninggalkan residu?

Fm -200 adalah penekan kebakaran agen bersih untuk kebakaran kelas A, B, dan C. Ini adalah gas yang tidak berwarna, tidak beracun yang tidak meninggalkan residu. Karena alasan ini, ini adalah solusi yang ideal untuk melindungi aset bernilai tinggi di daerah yang ditempati dan di lokasi di mana pembersihan agen lain bermasalah.



Jenis sistem penekanan api apa yang paling aman bagi manusia?
Apakah sistem pemadam kebakaran berbahaya bagi manusia?

Sistem penindasan kebakaran gas inert

Ketika dirancang dalam kriteria yang sesuai, sistem ini aman dan disetujui untuk kamar yang biasanya diduduki. Gas inert sangat ideal untuk lingkungan yang menampung peralatan yang sensitif seperti ruang server atau fasilitas industri dengan mesin CNC.
